1、驱动板图片说明

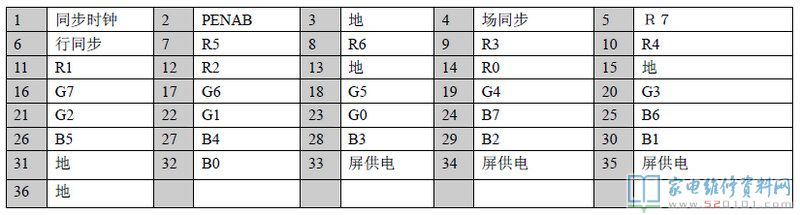

2、单口插针TTL接口详细概念

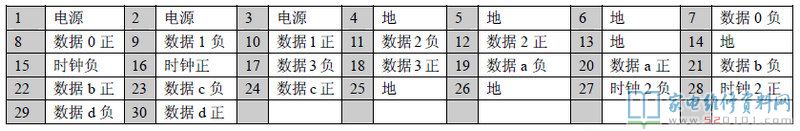

3、单口LVDS接口详细概念 单口LVDS时取CN３的前20个PIN脚！
4、双口LVDS接口详细概念 双口LVDS时取CN3的所有脚！
5、关于VGA输出接口详细概念
6、关于按键板输入接口详细概念：功能键对地有效
7、关于电源输入接口详细概念：
8、关于高压板输出接口详细概念：
ＪＰ1为屏电压供给选择，可供电压为：3.3Ｖ 5Ｖ 12Ｖ，当屏工作电压需要12Ｖ时，将ＪＰ1跳线拿下，将ＪＰ２用烙铁焊接起来，其它电压选取可在ＪＰ1上完成。注意：在未知屏电压状况下请将ＪＰ１置3.3Ｖ端！！
Ｆ１为驱动主板的保险丝，正常状况下它是导通的，如有出现断开状况，说明你不小心短路了主板，这个时候请勿随意更换Ｆ１，要不然驱动板大概报废！
当ＴＴＬ屏超越了41ＰＩＮ接口时就说明屏是双ＴＴＬ接口或其它接口，这个时候应该查看屏的资料先确定一下屏的接口种类，然后再找相应的转接小板（大家有卖），用排线两根分别接：ＣＮ６ ＣＮ８，如此就能正常点双口ＴＴＬ的液晶屏了，至于液晶屏接口种类请查看本站提供的其它详细资料，这里不再做介绍！
如遇个别特殊液晶屏，驱动板本身自带的驱动不可以正常点亮时就要写相应程序了，这个时候请将sxbwx power 1.02液晶专用编程器ＣＮ４接口用ＰＨ－４连接线连接到驱动板的ＣＮ１６口，设置通信率为：115200，然后按编程器详细使用详解书写入ＤＫ－2013Ｂ文件夹里的相应程序，
驱动板长：110ＭＭ 宽：83ＭＭ 高：14ＭＭ 可以支持声音，但先说明一下，默认是不支持声音的。
本驱动板集成了大部分程序在内，不需要每次写程序就能达成大部分屏的正常显示！但不排除有不少屏用自带的程序不可以正常点亮，请按上面提示写专用程序即可！

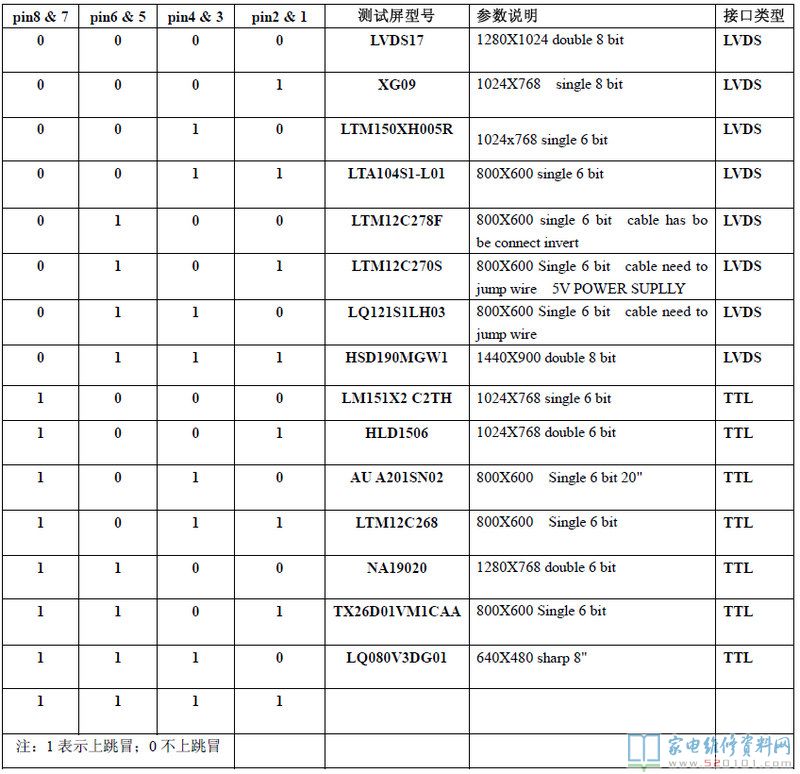

内置程序跳线办法如下：
注意，跳线后点屏时请注意屏的电压然后再通电，大部分屏支持3.3V跟5V两种电压，但不排除有的屏若是3.3V跳到5V时一通电就挂了！千万小心！
有的TTL的屏当屏线参数线接错时可能也会引起烧坏，所以最后通电前的检查是必要的！
本驱动板点有的屏时会出现屏背光有点闪，这是正常现像，缘由是程序不对，你可以拿下所的跳线冒然后写入这种屏的相对程序就OK了。
